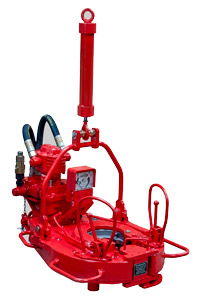

Гидравлический ключ ГКШ-1200МК
Гидравлический ключ ГКШ-1200МК - предназначен для быстрого, безопасного, точного свинчивания и развинчивания бурильных, насоснокомпрессорных (НКТ) труб с наружными диаметром Ø50 мм, Ø60 мм, Ø73 мм, Ø89 мм, Ø95 мм, Ø108 мм, Ø114 мм. Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха -40 до 50°С. |
 |
Гидравлический ключ ГКШ-1200МК состоит из ниже перечисленного:
Основные узлы: |
|
| редуктор зубчатый | |
| шестеренный гидронасос FP 40.109 (пр-во Италия); | |
| гидрораспределитель SD-18/1с клапаном давления (пр-во Италия) | |
| коробка передач | |
| рычаг управления коробкой передач | |
| рычаг управления гидрораспределителя | |
| цилиндр подвески | |
| подвеска | |
| заслонка | |
| манометр | |
| ротор в сборе с челюстями Ø73 мм | |
Дополнительные узлы и устройства: |
|
| ручное стопорное устройство | |
| подвесное стопорное устройство | |
| шланги РВД25.110.4000.0,3.12/12.М33х1,5/М33х1,5-У1 | |
| комплект сменных челюстей с плашками под НКТ Ø60 мм, Ø89 мм | |
| ролик-хомут | |
| хомут | |
| реактивная тяга | |
| стальной канат Ø12 мм длиной 3 м | |
| коуши под канат Ø12 мм | |
| зажимы под канат Ø12 мм | |
| масляный шприц | |
| быстроразъемное соединение | |
ЗИП |
|
Технические характеристики |
|
| Параметры | Значение |
| Объёмная подача в гидроключ м3/с (л/мин) | |
| Минимальная | 11,7×10-4 (70) |
| Номинальная | 25,0×10-4 (150) |
| Максимальная | 33,3×10-4 (200) |
| Давление нагнетания, МПа (кгс/см2) | |
| Номинальная | 10 (100) |
| Максимальная | 20 (200) |
| Давление в линии слива, МПа (кгс/см2) | не более 0,5(5) |
| Частота вращения ротора при максимальной объемной подаче,с-1(об/мин) | |
| на низкой передаче | 0,62 (37) |
| на высокой передаче | 2,48 (149) |
| Крутящий момент на роторе при максимальном давлении нагнетания, Нм (кгс·м) | |
| на низкой передаче | 12186 (1244) |
| на высокой передаче | 3046 (310) |
| Масса (max), кг | 293 |
| Габаритные размеры, мм | 1140х770х640 |
Гидравлический ключ ГКШ-1500МК
Гидравлический ключ ГКШ-1500МК - предназначен для быстрого, безопасного, точного свинчивания и развинчивания бурильных, насосно-компрессорных труб (далее НКТ) с наружным Ø50 мм, Ø60 мм, Ø73 мм, Ø89 мм, Ø95 мм, Ø108 мм, Ø114 мм, Ø120 мм. Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха от -40 до 50°С. |
|
Гидравлический ключ ГКШ-1500МК состоит из ниже перечисленного:
Основные узлы: |
|
| редуктор зубчатый | |
| шестеренный гидронасос FP 40.109 (пр-во Италия); | |
| гидрораспределитель SD-18/1с клапаном давления (пр-во Италия) | |
| коробка передач | |
| рычаг управления коробкой передач | |
| рычаг управления гидрораспределителя | |
| цилиндр подвески | |
| подвеска | |
| заслонка | |
| манометр | |
| ротор в сборе с челюстями Ø73 мм | |
Дополнительные узлы и устройства: |
|
| ручное стопорное устройство | |
| подвесное стопорное устройство | |
| шланги РВД25.110.4000.0,3.12/12.М33х1,5/М33х1,5-У1 | |
| комплект сменных челюстей с плашками под НКТ Ø60 мм, Ø89 мм | |
| ролик-хомут | |
| хомут | |
| реактивная тяга | |
| стальной канат Ø12 мм длиной 3 м | |
| коуши под канат Ø12 мм | |
| зажимы под канат Ø12 мм | |
| масляный шприц | |
| быстроразъемное соединение | |
ЗИП |
|
Технические характеристики |
|
| Параметры | Значение |
| Объёмная подача в гидроключ м3/с (л/мин) | |
| Минимальная | 11,7×10-4 (70) |
| Номинальная | 25,0×10-4 (150) |
| Максимальная | 33,3×10-4 (200) |
| Давление нагнетания, МПа (кгс/см2) | |
| Номинальная | 10 (100) |
| Максимальная | 20 (200) |
| Давление в линии слива, МПа (кгс/см2) | не более 0,5(5) |
| Частота вращения ротора при максимальной объемной подаче,с-1(об/мин) | |
| на низкой передаче | 0,38 (23) |
| на высокой передаче | 1,53 (92) |
| Крутящий момент на роторе при максимальном давлении нагнетания, Нм (кгс·м) | |
| на низкой передаче | 19854 (2026) |
| на высокой передаче | 4962 (506) |
| Масса (max), кг | 293 |
| Габаритные размеры, мм | 1140х770х640 |
Гидравлический ключ OIL COUNTRY модель 45000 / 56000
Гидравлический ключ OIL COUNTRY моделей 45000, 56000 предназначен для быстрого, безопасного, точного свинчивания и развинчивания насосно-компрессорных труб (НКТ). Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха от -40 до 50°С. |
 |
Основные достоинства: |
||
| Переднее ограждение с предохранительным замком | ||
| Высокий крутящий момент | ||
| Малый вес | ||
| Легкость в управлении | ||
| Низкие требования по техническому обслуживанию | ||
| Испытанная прочность | ||
Варианты исполнения: |
||
| Гидравлический лифт | ||
| Камера нагрузки крутящего момента | ||
| Гидравлическое стопорное устройство | ||
| Пневматическое стопорное устройство | ||
| Технические характеристики | ||
Параметры |
модель 45000 |
модель 56000 |
| Длина, см | 109,22 |
|
| Ширина, см | 78,74 |
|
| Высота, см | 66,04 |
|
| Длина рычага, см | 73,66 |
|
| Вес, кг | 281,2 |
|
| Диапазон размеров труб, Ф мм | 26,6 ÷ 114,3 |
|
| Крутящий момент при низкой передаче, Н*м | 9,043 |
15,931 |
| Заданная скорость при высокой передаче (114 л/мин),об/мин | - |
76 |
| Заданная скорость при высокой передаче (132 л/мин),об/мин | 108 |
- |
| Длина рычага крутящего момента, мм | 584 |
|
Тип стопорного устройства |
||
| Тип стопорного устройства | Пневматич./Гидравлическое |
|
| Диапазон размеров труб, Ф мм | 26,6 ÷ 114,3 |
|
| Вес, кг | 67,1 |
|
